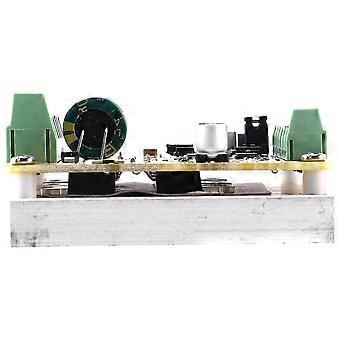

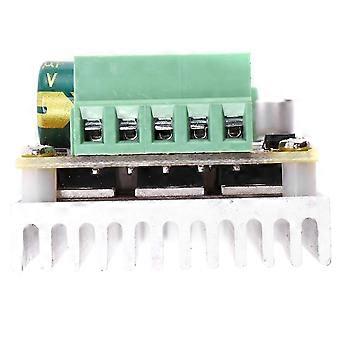

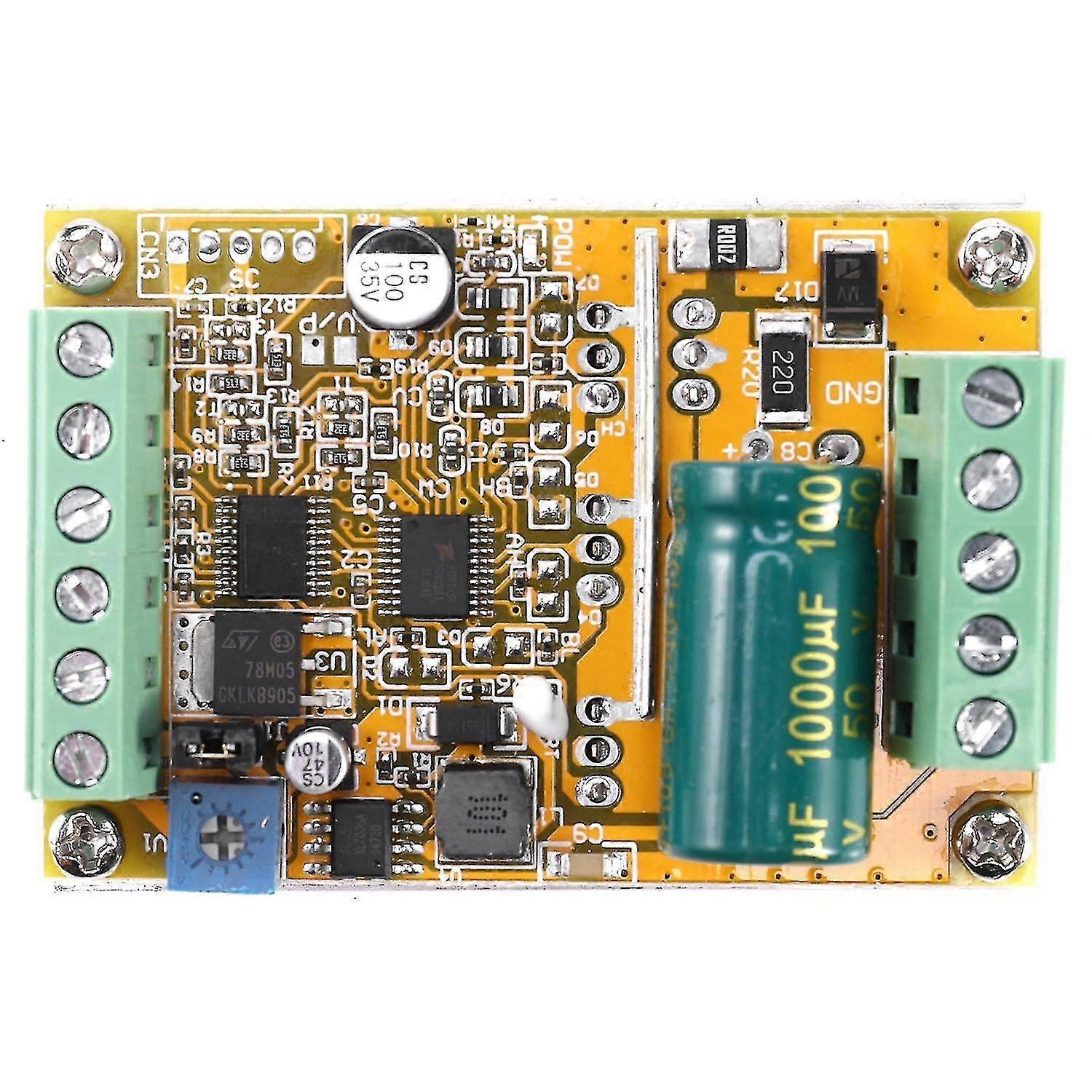

Interfață MA MB motor de ieșire a liniei de fază; Placă de bază GND de 5V cu sursă de alimentare proprie (curentul nu depășește 30 mA); Sursa principală de alimentare a motorului GND VDC (sursă de alimentare externă DC); Ieșire semnal impuls viteză SC; Interfață de control înainte și înapoi (poate conduce și comutatorul extern); Intrarea semnalului de viteză VR (controlul integrat al vitezei potențiometrului poate fi conectat și la controlul extern al vitezei 0-5V; frână Protecție la supraîncălzire: Da (mai mult de 100, jumătate din putere este redusă) Turatie maxima: 224000 RPM (motor cu 2 poli), 74000 RPM (motor cu 6 poli), 40000 RPM (motor cu 12 poli), 35000 RPM (motor cu 14 poli) Specificatii placa de baza: Nume produs: 380W Brushless DC Motor Driver Tensiune de operare: 6.5-50V Curent maxim: nominal de la 16 la 20A Putere maximă: 380 W Protecție la supracurent: nu (siguranță externă necesară) Protecție împotriva blocării: Da (curentul va fi coborât automat după blocare) Culoare:galben Compozitie:plastic Dimensiuni:lungime 63 MM * latime 45 MM * inaltime 30 MM Conținutul pachetului: 1*Placă controler motor Precauţii: 1. Circuitul de alimentare al plăcii principale nu are siguranță, iar auto-adăugarea încorporată va provoca deteriorarea permanentă a cipului plăcii (chiar dacă este de 2 secunde). 2. În timpul funcționării normale, există o protecție la supracurent de eșantionare la ieșirea motorului. Deoarece puterea și curentul modulului sunt foarte mari, nu scurtcircuitați atunci când modulul nu funcționează normal. Odată ce scurtcircuitul are posibilitatea de a arde linia, prima mașină de testare a cablajului folosește curent scăzut și joasă tensiune, după ce trece ok, curent înalt și înaltă tensiune, deoarece este un modul de placă goală de vânzare, acordați atenție izolației liniei de cablare, tensiunea puternică nu este permisă atingerea pieselor plăcii. 3. Nu conectați motorul care este în mod clar incompatibil cu tensiunea și curentul modulului de antrenare sau care este departe unul de celălalt. Numai conținutul pachetului de mai sus, alte produse nu sunt incluse. Notă: Lumina și afișajele diferite pot face ca culoarea elementului din imagine să fie puțin diferită de cea reală. Eroarea permisă de măsurare este de +/- 1-3cm.
