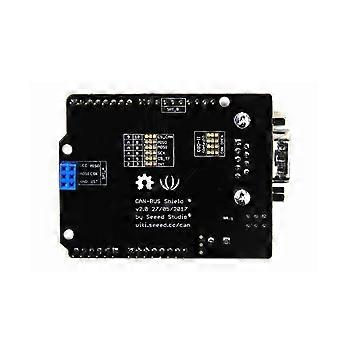

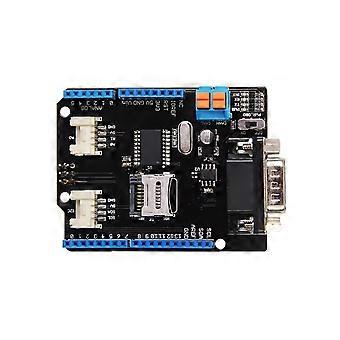

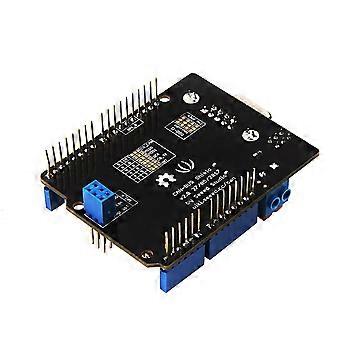

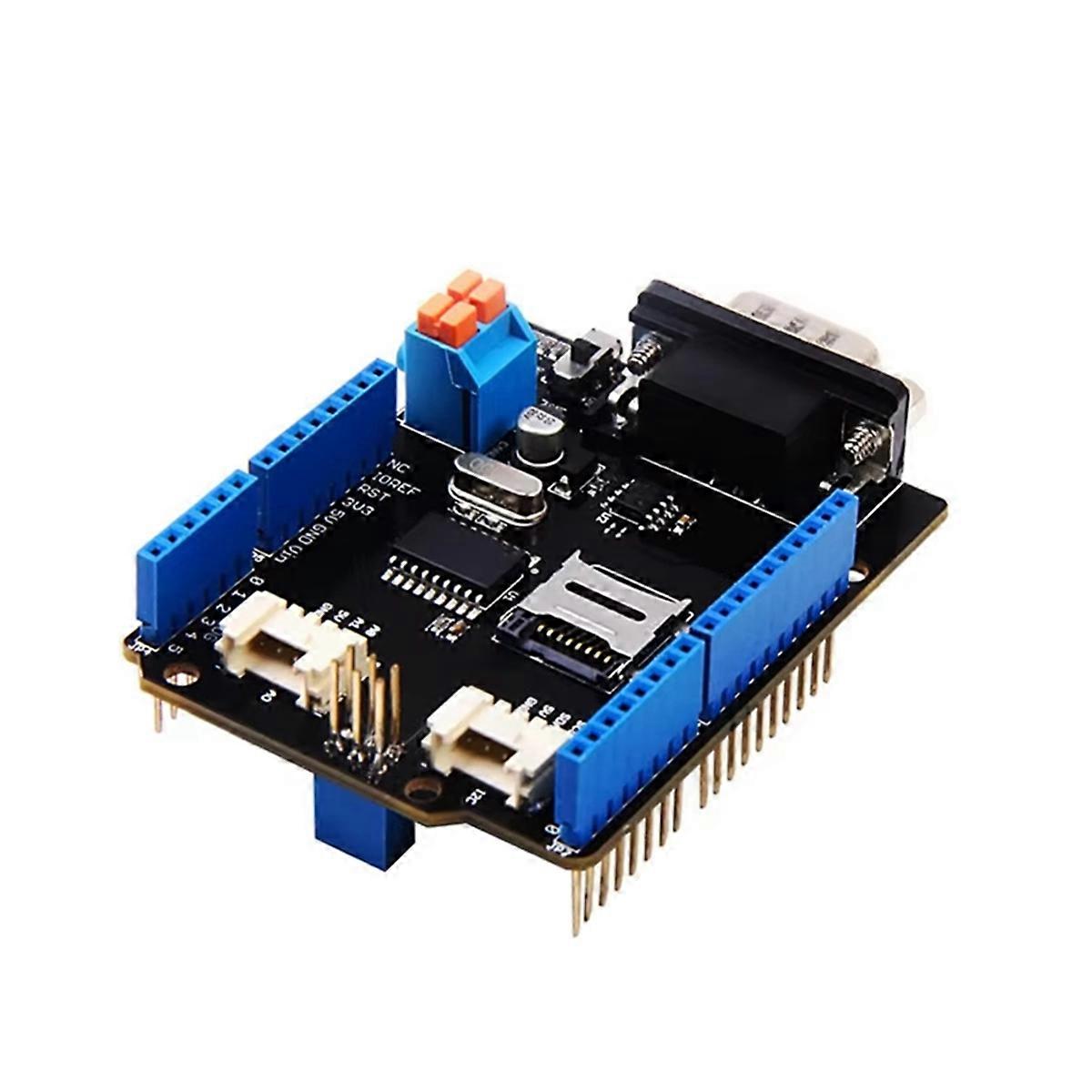

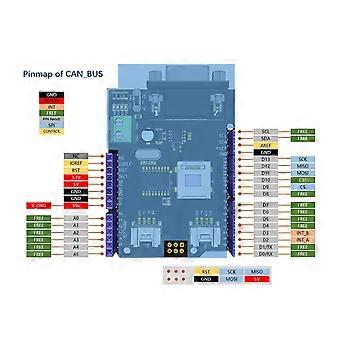

CAN-BUS este o magistrală industrială comună datorită distanței lungi de deplasare, vitezei medii de comunicare și fiabilității ridicate. Se găsește frecvent pe mașinile-unelte moderne și ca magistrală de diagnosticare auto. Datorită CAN-BUS, producătorii își pot modifica mașinile mai ușor. CAN-BUS Shield V2 utilizează în continuare MCP2515 ca și controler CAN-BUS și MCP2551 ca transceiver CAN. Pinarea standard OBD-II sau CAN se poate face prin comutarea pe interfața DB9, pinarea implicită fiind OBD-II. Am adăugat un slot pentru card TF pentru stocarea datelor, iar pinul poate fi setat fie la D4, fie la D5. Pinul poate fi, de asemenea, setat la D2 sau D3 prin comutarea pe spatele shield-ului. Shield-ul CAN BUS funcționează bine cu (), (ATmega1280/2560), precum și cu (ATmega32U4) și LinkIt One. Implementează CAN V2.0B cu o viteză de până la 1 Mb/s Conector sub-D cu 9 pini, standard industrial Distribuție pin standard OBD-II și CAN selectabilă. Pin de selectare a cipului schimbător Pin schimbător pentru slotul pentru card TF Pin schimbător Terminal cu șurub care permite conectarea ușoară a CAN_H și CAN_L Pentru conectori cu pini Suport pentru card Micro-SD 2 conectori Grove (I2C și UART) Interfață SPI de până la 10 MHz Date standard (11 biți) și extinse (29 biți) și cadre la distanță Două buffere de recepție cu stocare prioritizată a mesajelor Notă: Din cauza loturilor de producție diferite, există diferențe în aspectul imprimării etichetelor, care nu afectează utilizarea. Culoare: Negru Material: Plastic Conținutul pachetului: 1 x Scut CAN-Bus V2 Doar conținutul pachetului de mai sus, alte produse nu sunt incluse. Notă: Reflexia luminii și afișajele diferite pot face ca culoarea articolului din imagine să fie puțin diferită de cea reală. Eroarea de măsurare permisă este de +/- 1-3 cm.
