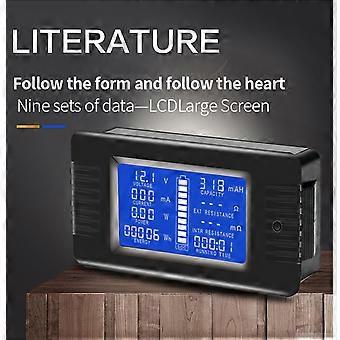

Acest document descrie specificațiile testerului de baterii multifuncționale PZEM-013/015 DC, acest contor este utilizat în principal pentru a testa toate tipurile de tensiune a bateriei, curentul de descărcare, puterea de descărcare, impedanța de descărcare, rezistența internă, capacitatea, energia de descărcare, consumul de energie și timpul de funcționare și afișarea datelor de măsurare prin intermediul ecranului LCD. PZEM-013: Domeniu de măsurare 10A (șunt încorporat) PZEM-015: Domeniu de măsurare 300A (utilizați șunt extern, poate fi asociat cu patru tipuri de șunt 50A, 100A, 200A, 300A). 1. Descrierea funcției 1.1 Tensiune 1.1.1 Domeniu de măsurare: 0-200V. (când tensiunea de testare este mai mare de 8V, vă rugăm să utilizați modul de alimentare independent) 1.1.2 Format de afișare: mai mult de 10V afișați ca: 9.99V și 100V afișați ca: 99.9V mai mare decât 100V afișați ca: 199V 1.1.3 Rezoluție minimă: 0.01V 1.1.4 Tensiunea de testare de pornire: 0.05V 1.1.5 Precizia măsurării: 1% 1.2 Curent 1.2.1 Domeniu de măsurare: 0-10A. (Tip: PZEM-013) 0-300A (Tip: PZEM-015) poate seta 50A, 100A, 200A, 300A patru intervale în funcție de șuntul extern, implicit din fabrică este 100A. 1.2.2 Format de afișare: mai mult decât 1A afișaj ca: 999mA 2.1.1 Setați tensiunea maximă: Pasul 1: În interfața normală de afișare (cum ar fi fig. 1), prelungiți butonul până când ecranul LCD afișează interfața ca fig. 2, apoi eliberați butonul Pasul 2: SET caracterul clipește prezent este starea de setare a tensiunii maxime / de întrerupere, prelungiți butonul până când ecranul LCD afișează interfața ca fig. 3, apoi eliberați butonul. Pasul 3: În acest moment, simbolul bateriei afișează energia rețelei complete înseamnă starea de setare a tensiunii complete, implicit din fabrică tensiunea maximă este 020.0V, circulația codului numeric care clipește de la bitul scăzut la bitul înalt arată că cifra de setare curentă, scurtă pre pentru a seta cifra; vă rugăm să acordați atenție că, deoarece volumul maximtage valoarea setării are 4 cifre, dar codul numeric are doar 3 cifre, deci setarea este împărțită în două părți: bit scăzut (fig. 3) + bit înalt (fig. 4). De exemplu, tensiunea maximă implicită este 020.0V, apoi starea afișajului este de 20.0V până la 020V afișaj de comutare ciclică joasă și ridicată. Dacă trebuie să setați tensiunea maximă este de 199,0 V, atunci vă rugăm să setați bitul scăzut la 99.0 V, când ciclul atinge bitul înalt, va afișa 099 V și poate fi setată doar cea mai mare pâlpâire a biților zero pentru a-l solicita. Setarea bitului înalt la 199V reprezintă tensiunea completă este de 199.0V. 2.1.2 Setați tensiunea de întrerupere: Pasul 1: După ce setați tensiunea maximă, apăsați butonul până când LCD afișează interfața din Fig. 5, apoi eliberați butonul; Pasul 2: În acest moment, simbolul bateriei arată rețeaua zero pentru a indica starea de setare a tensiunii de întrerupere, tensiunea de întrerupere implicită este 016.0V, metoda de setare este aceeași ca cea de mai sus; tensiunea de întrerupere este de 0,8 ori mai mare decât tensiunea completă în mod implicit, după setarea tensiunii complete, tensiunea de întrerupere este generată automat în relație de 0,8 ori; în caz contrar, îl puteți reseta; După ce toate setările de mai sus sunt finalizate, prelungiți butonul până când setările sunt salvate și ieșiți din starea de setare, restabiliți interfața normală de afișare. 2.2 Setarea intervalului curent (numai pentru PZEM-015) Pasul 1: În interfața normală de afișare, prețineți butonul până când LCD-ul arată interfața din Figura 2, apoi eliberați butonul, preconectați din nou la interfața din Figura 7, indică faptul că această stare este starea curentă de setare a intervalului. Pasul 2: Pre mai mult butonul până când LCD-ul arată interfața din Figura 8, apoi eliberați butonul, scurtați din nou butonul pentru a comuta intervalul curent. Acest contor oferă patru intervale de curent, implicit din fabrică este 100A, alegeți intervalul corespunzător în funcție de șunt. Pasul 3: După finalizarea setării intervalului curent, premeniți butonul până când setările sunt salvate și ieșiți din starea de setare, restabiliți interfața normală de afișare. 2.3 Curățați energia Pasul 1: În interfața normală de afișare, premeniți butonul până când ecranul LCD arată interfața din Figura 2, apoi eliberați butonul, preluați scurt butonul comutați din nou la interfața la Figura 9, indică faptul că această stare este starea de setare a energiei de curățare. Pasul 2: Mai mult pre-apăsați butonul până când datele au fost șterse și ieșiți din starea de setare, restabiliți interfața normală de afișare. 2.4 Eliberați capacitatea Pasul 1: În interfața normală de afișare, premergeți butonul până când LCD-ul arată interfața din Figura 2, apoi eliberați butonul, preluați scurt butonul comutați din nou la interfața la Figura 10, indică faptul că această stare este starea de setare a capacității de ștergere. Pasul 2: Mai mult pre-apăsați butonul până când datele au fost șterse și ieșiți din starea de setare, restabiliți interfața normală de afișare. 2.5 Ștergeți timpul de rulare Pasul 1: În interfața normală de afișare, prețineți lung butonul până când LCD-ul arată interfața din Figura 2, apoi eliberați butonul, preluați scurt butonul comutați din nou la interfața la Figura 11, indică faptul că această stare este starea de setare a timpului de rulare a ștergerii.
