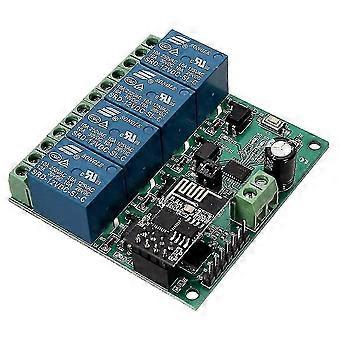

Culoare: albastru Material: PCB Nume produs: Modul releu LED D6 (verde): indicator de stare de lucru, detaliile sunt următoarele: (1) Când unitatea este oprită, routerul este configurat sau deconectat de la router. (2) 0.5s clipind rapid indică faptul că aplicația pentru telefonul mobil configurează contul WIFI și parola pentru modulul ESP-01. (3) Clipirea lentă 2S finalizează configurația și așteaptă să stabilească o conexiune cu telefonul mobil prin TCP (4) LED-ul este întotdeauna aprins, indicând că conexiunea TCP cu telefonul mobil a reușit. Cele două conexiuni rezervate pentru jumper: De obicei, sunt introduse în partea de jos, adică RX la RX1, TX la TX1. Când le utilizați ca module USB, introduceți-le în partea superioară COM1 COM2 COM3 COM4: Terminal comun NC1 NC2 NC3 NC4: Închis în mod normal NO1 NO2 NO3 NO4: Normal deschis Control releu (format hexazecimal): Deconectare releu 1: A0 01 01 A2 Releu închis 1: A0 01 00 A1 Releu deschis 2: A0 02 01 A3 Releu închis 2: A0 02 00 A2 Deconectare releu 3: A0 03 01 A4 Releu închis 3: A0 03 00 A3 Deconectare releu 4: A0 04 01 A5 Releu închis 4: A0 04 00 A4 Dimensiunea plăcii: 59 * 40mm Conținutul pachetului: 1 x DC12V ESP8266 releu Wifi cu patru canale Doar conținutul pachetului de mai sus, alte produse nu sunt incluse. Notă: Lumina și afișajele diferite pot face ca culoarea articolului din imagine să fie puțin diferită de cea reală. Eroarea de măsurare permisă este de +/- 1-3 cm.
