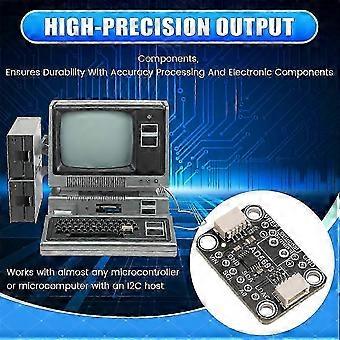

Placa de breakout AD5693R este pe 16 biți cu o interfață I2C și o referință internă de 2,5 V compensată de temperatură pentru o ieșire compactă și de înaltă precizie. Am rupt pinul ADDR/A0 astfel încât să puteți conecta două DAC-uri pe o magistrală I2C prin simpla tragere a pinului A0 sus (sau închizând jumperul din spate) pentru a preveni conflictele. Un antet cu 6 pini este, de asemenea, inclus pentru breadboarding. Va funcționa fie cu logica de 3.3V, fie cu 5V și puteți seta ieșirea maximă la 2.5V sau 5V (2xVref). Dacă alimentați cu 3.3V, veți seta intervalul de ieșire fie la 2.5V, fie la Vin.Avem o bibliotecă ușor de utilizat pentru bibliotecă și tutorial cu un exemplu de ieșire sinusoidală care va funcționa cu aproape orice microcontroler sau microcomputer cu o gazdă I2C. Vine cu un mic conector standard de 0.1 inci în cazul în care doriți să-l utilizați cu o placă de breadboard sau perfboard. Patru găuri de montare pentru o montare ușoară. Există un bloc terminal opțional de 3,5 mm PCB - nu includem blocuri terminale de 3,5 mm, dar sunt comune și în stoc în magazin - puteți lipi pe loc dacă doriți. Pentru a începe rapid, am proiectat un PCB personalizat în factorul de formă STEMMA QT pentru a fi ușor de conectat. Conectorii STEMMA QT de pe ambele părți sunt compatibili cu conectorul Qwiic I2C. Acest lucru vă permite să faceți conexiuni fără lipire între placă și AD5693R sau să o conectați cu o varietate de alți senzori și accesorii folosind cabluri compatibile. Culoare:NegruMaterial:ABSPackage Conținut:1x AD5693R Breakout Board1x 5PINnumai conținutul pachetului de mai sus, alte produse nu sunt incluse. Notă: Reflexia luminii și afișajele diferite pot face ca culoarea articolului din imagine să fie puțin diferită de cea reală. Eroarea de măsurare permisă este de +/- 1-3 cm.
